PFC是什麼？為什麼電源規格一定要標示PFC
PFC是什麼？幾乎是你在挑選電源供應器、工業設備或高功率電子產品時，你可能會疑惑，為什麼規格表一定要標示PFC、沒有PFC真的會差很多嗎、又和省電或穩定度有什麼實際關聯。本文會從實際用電場景出發，結合電路原理與應用經驗，幫你系統化理解PFC是什麼，以及它在現代電子設備中的真正價值。
一、PFC是什麼？PFC種類有哪些？
PFC的核心定義
PFC全稱Power Factor Correction，中文為功率因數校正，是調整電子設備電源輸入特性的技術。電網供應的電能分為有功功率與無功功率，功率因數即兩者的比值，數值介於0到1之間。未經PFC處理的設備，功率因數可能低至0.5-0.7，導致大量電能浪費。PFC的核心作用，就是讓電流與電壓波形同步，提升功率因數，減少電網資源浪費。
PFC種類對比：主動式vs被動式
市面上主流PFC分為兩大類，以下透過表格詳解差異，幫你快速辨識：
| PFC類型 | 功率因數表現 | 成本結構 | 常見應用 |
| 被動式PFC | 中等 | 低 | 舊款電源、低功率設備 |
| 主動式PFC | 高 | 中高 | 電腦電源、工業設備 |
| 無PFC | 低 | 最低 | 小型或老舊產品 |
被動式PFC：入門級節能選擇
被動式PFC透過電感、電容等被動元件組成濾波電路。它利用電感的電流限流特性，將不規則電流波形調整為接近正弦波，從而改善功率因數。這類設計成本低廉，故障率低，適用於100W以下的小型電子設備。但補償效果有限，功率因數通常只能達到0.7-0.85，且受電壓波動影響較大。
主動式PFC：高效能設備首選
主動式PFC採用PFC控制器芯片與MOSFET開關元件，屬於主動校正技術。它會實時檢測輸入電壓與電流的相位差，透過芯片動態調控MOSFET的導通與截止時間，使電流精確追隨電壓波形。這類設計的功率因數可達0.95以上，部分高端產品甚至接近1.0，且能適應90V-264V的寬電壓範圍，非常適合台灣電網偶有波動的環境。
其他特殊PFC種類
除了上述兩類，還有interleaved PFC（交錯式PFC）與數位PFC等衍生種類。交錯式PFC透過多組開關電路並聯工作，降低單一元件負載，提升電路穩定性，常用於伺服器電源；數位PFC則以數位信號處理器（DSP）替代類比控制器，校正精度更高，可實現智慧調控，多用於高端工業設備。

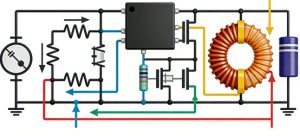

二、PFC電路原理
為何電流會遲到？
當整流橋後端直接接大電解電容，只有在電壓峰值附近才導通，電流波形變成「針狀」。主動PFC在整流後插入Boost轉換器，以65kHz～100kHz高頻開關，把電感電流平均取樣後追隨正弦電壓，於是波形再次圓滑。
控制晶片怎麼指揮？
以常見的TIUCC28180為例，內部兩個迴路：外迴路比較輸出電壓，決定「需要多少能量」；內迴路比較電感電流，決定「現在要開關多久」。兩者每秒更新，兼顧380V穩壓與低THD。簡單說，它像「紅綠燈即時感測車流」，讓電流不堵車。
關鍵零件選型表
| 零件 | 功能 | 選型要點 | 台灣常見料號 |
| 升壓電感 | 儲能濾波 | 感值350µH，飽和電流≥5A | CSC-10-125 |
| MOSFET | 高速開關 | 600V/0.19Ω，Qg<35nC | IPP60R190P7 |
| SiC二極體 | 升壓整流 | 600V/4A，Trr<15ns | C3D04060A |
| 控制IC | 取樣運算 | THD<4%，支援Brown-out | UCC28180D |
三、PFC功能有什麼？為何需要PFC？
PFC功能1：省電費，更省罰款
台電低壓三相契約容量超過30kW用戶，功率因數低於80%每下降1%加收0.2%電費。導入主動PFC後，PF從0.75→0.95，等於替公司每年省下5～7%基本電費。以契約100kW、每月基本電費6萬元估算，年省4萬以上，一顆主動PFC電源成本瞬間回收。
PFC功能2：降低線損與火災風險
無功電流雖不轉功，卻仍在銅線上產生I²R熱。機房滿載500A時，0.75PF比0.95PF多93A，等同多跑一條2/0AWG電纜。長期下來，線材老化、插座熔毀的機率都提高。PFC把這條「隱形電纜」直接取消。
PFC功能3：符合全球法規，出口無阻
歐盟ErP Lot 6、美國Energy Star 8.0，都強制75W以上電源PF≥0.9。若缺少PFC，即使效率再高也進不了海外市場。對台灣OEM廠而言，主動PFC已是「出口通行證」。
PFC功能4：延長後級元件壽命
主動PFC把能量先存成380V，再供給後級DC-DC，等於給後級「穩壓水塔」。當輸入瞬間掉到180V，輸出仍維持380V，避免電容被低壓大電流折磨，壽命曲線從5年拉到8年。
PFC功能5：降低電磁干擾
THD小，高次諧波能量就低。實測同樣550W電源，無PFC時13次諧波仍在法規紅線邊緣；導入主動PFC後，13次諧波掉10dBμV，讓你少花一顆共模電感成本。
四、結語
PFC是什麼？它不僅是電子設備中的一個技術模組，更是提升電能效率、保護電網環境的關鍵核心。從台灣家庭的日常用電，到企業的生產運營，PFC都在默默發揮作用，既幫助節省電費開支，又助力環保政策落地。
透過本文對PFC種類、電路原理與核心功能的詳解，相信你已對“PFC是什麼”有了全面認識。不論是選購電子產品時的參考，還是技術知識的積累，這些內容都能為你提供實用幫助。未來隨著節能技術的進步，PFC將會更加智能化、高效化，持續為台灣的電力生態帶來積極影響。選擇帶有PFC功能的產品，不僅是對自身權益的保障，也是對節能減碳的一份貢獻。
PFC是什麼常見疑問
PFC是否會增加設備成本？
PFC確實會增加電子設備的生產成本，被動式PFC約增加5%-10%成本，主動式PFC則增加10%-20%。但從長期使用來看，節省的電費、避免的罰金，以及延長的設備壽命，都能覆蓋初始成本，通常1-2年即可回本。對消費者而言，選擇帶PFC的產品，雖購買價格略高，但性價比更優。
所有電子設備都需要PFC嗎？
並非所有設備都強制要求PFC，根據台灣ERP標準，功率超過75W的電子產品（如電腦電源、空調、電視）必須安裝PFC；75W以下的小型設備（如手機充電器、小型風扇）可豁免。但即使豁免產品，安裝PFC仍能提升效率，部分高端充電器也會自願搭載被動式PFC。
主動式PFC一定比被動式好嗎？
從性能上看，主動式PFC的功率因數、效率、適應性都優於被動式，但並非適用所有場景。對100W以下的小型設備，被動式PFC的成本優勢明顯，且足夠滿足基本節能需求；對中大功率設備，主動式PFC的綜合效益更突出。選擇時需根據設備功率、使用場景與預算綜合判斷。
PFC故障會影響設備運行嗎？
PFC電路故障後，設備可能出現無法啟動、運行不穩定或耗電量激增等問題。被動式PFC故障多表現為功率因數下降，設備仍可運行但能耗增加；主動式PFC故障可能導致後級電路供電中斷，設備直接停機。若發現設備耗電異常或運行不穩，建議檢查PFC電路是否正常。
台灣市面上如何辨識PFC產品？
消費者購買電子產品時，可透過以下方式辨識是否搭載PFC：
- 查看產品規格書：規格中標註“功率因數≥0.9”通常為主動式PFC，0.7-0.85多為被動式PFC。
- 檢查認證標誌：帶有ERP、ENERGYSTAR認證的產品，必符合PFC強制要求。
- 觀察產品說明：包裝或說明書中會標註“主動式PFC”“功率因數校正”等字樣。
- 諮詢銷售人員：購買時可直接詢問產品的PFC類型與功率因數數值。
PFC是否需要定期保養？
PFC電路屬於被動工作模組，無需單獨定期保養，但需注意設備整體的使用環境：
- 避免設備處於潮濕、灰塵多的環境，防止元件鏽蝕或短路。
- 定期清理設備散熱孔，避免溫度過高導致PFC元件老化。
- 避免電源電壓劇烈波動，可搭配穩壓器使用，保護PFC電路。
